Kokoon on modulaarinen rakennusjärjestelmä, joka on suunniteltu turvapaikanhakijoiden, opiskelijoiden ja remontoinnin tieltä väistyvien asukkaiden tilapäismajoitukseen. Esivalmistetut asuntomoduulit soveltuvat erilaisiin kaupunkiympäristöihin. Moduulit on helposti kuljetettavissa ja ne voidaan pinota usein eri tavoin. Metsä Wood valitsi Kokoon-konseptin yhdeksi Open Source Wood -palkinnon voittajista.

Kokoon-moduulijärjestelmä on helposti sovellettavissa myös teolliseen sarjavalmistukseen ja monikerroksisten talojen valmistukseen. Kokoon-konsepti on Aalto-yliopiston Wood Program -kurssin osallistujien suunnittelema, ja he myös itse rakensivat kolme ensimmäistä Kokoon-moduulin prototyyppiä. Ne esivalmistettiin Aalto-yliopiston työpajassa Espoon Otaniemessä. Suunnittelu alkoi tammikuussa 2016, moduulien rakentaminen käynnistyi kolme kuukautta myöhemmin ja yksiköt valmistuivat kesäkuussa.

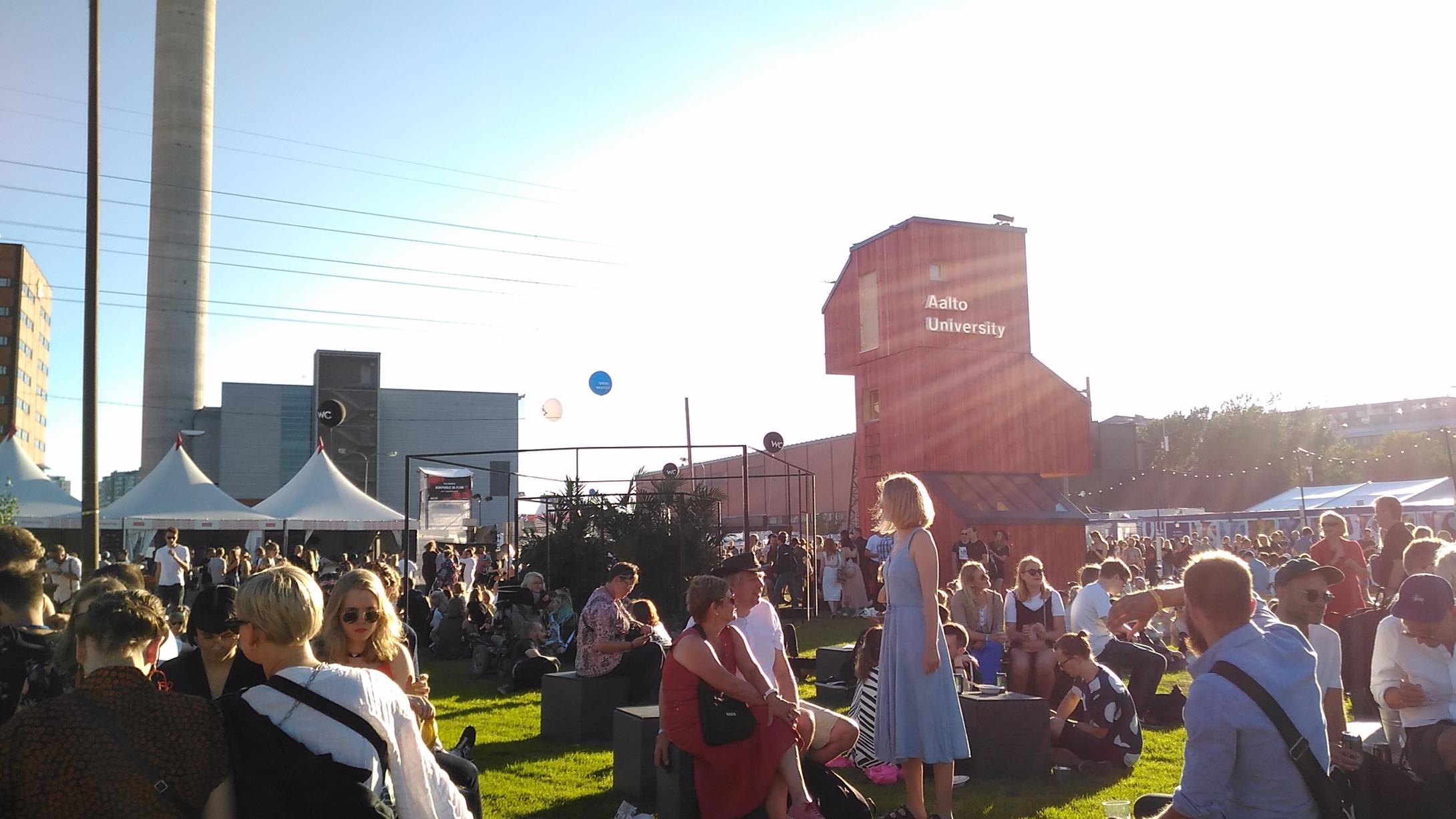

Kokoon Flow-festivaaleilla Helsingissä (© Aalto-yliopiston Wood Program)

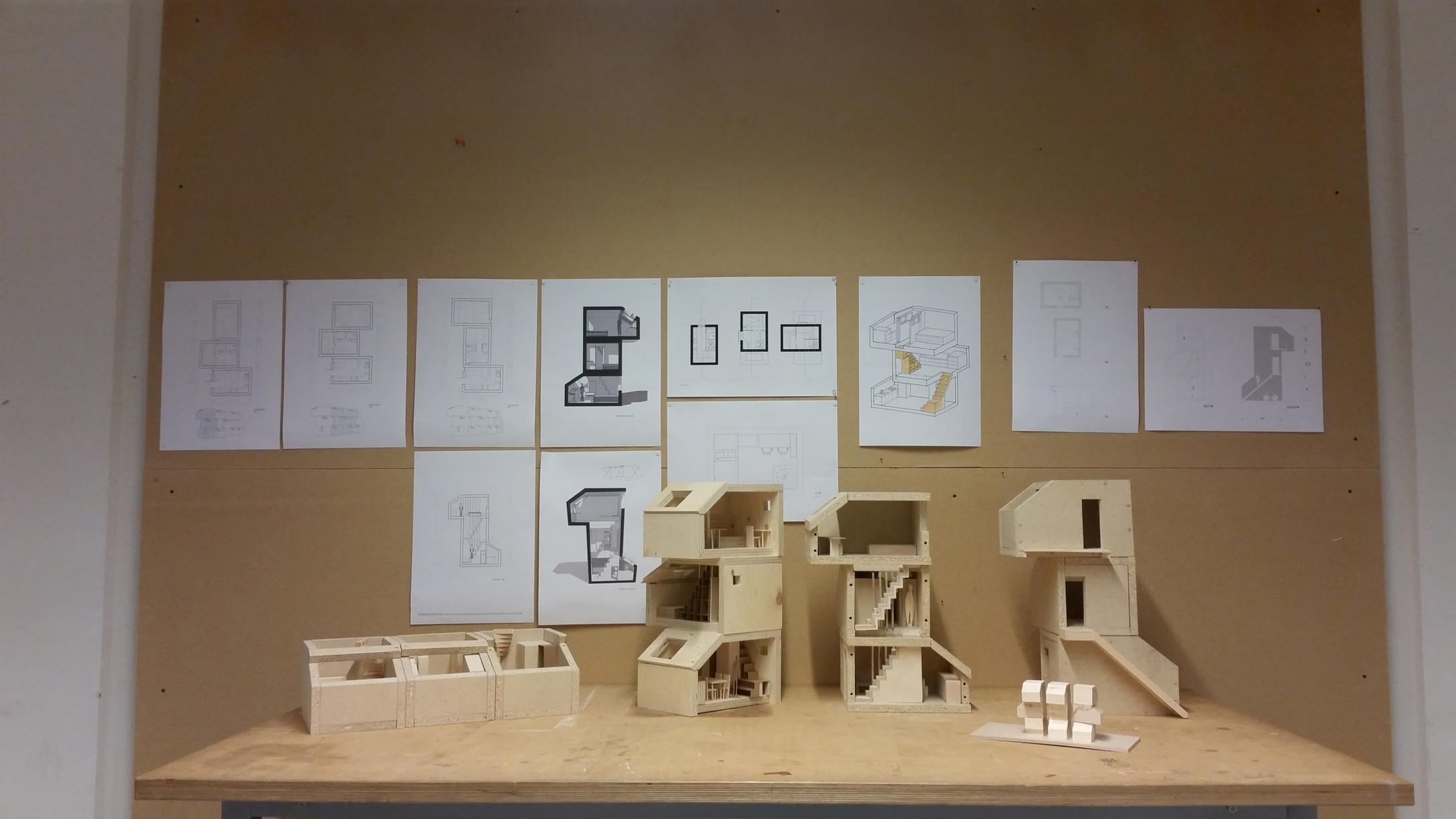

Kokoonin suunnittelua Aalto-yliopistolla (© Aalto-yliopiston Wood Program)

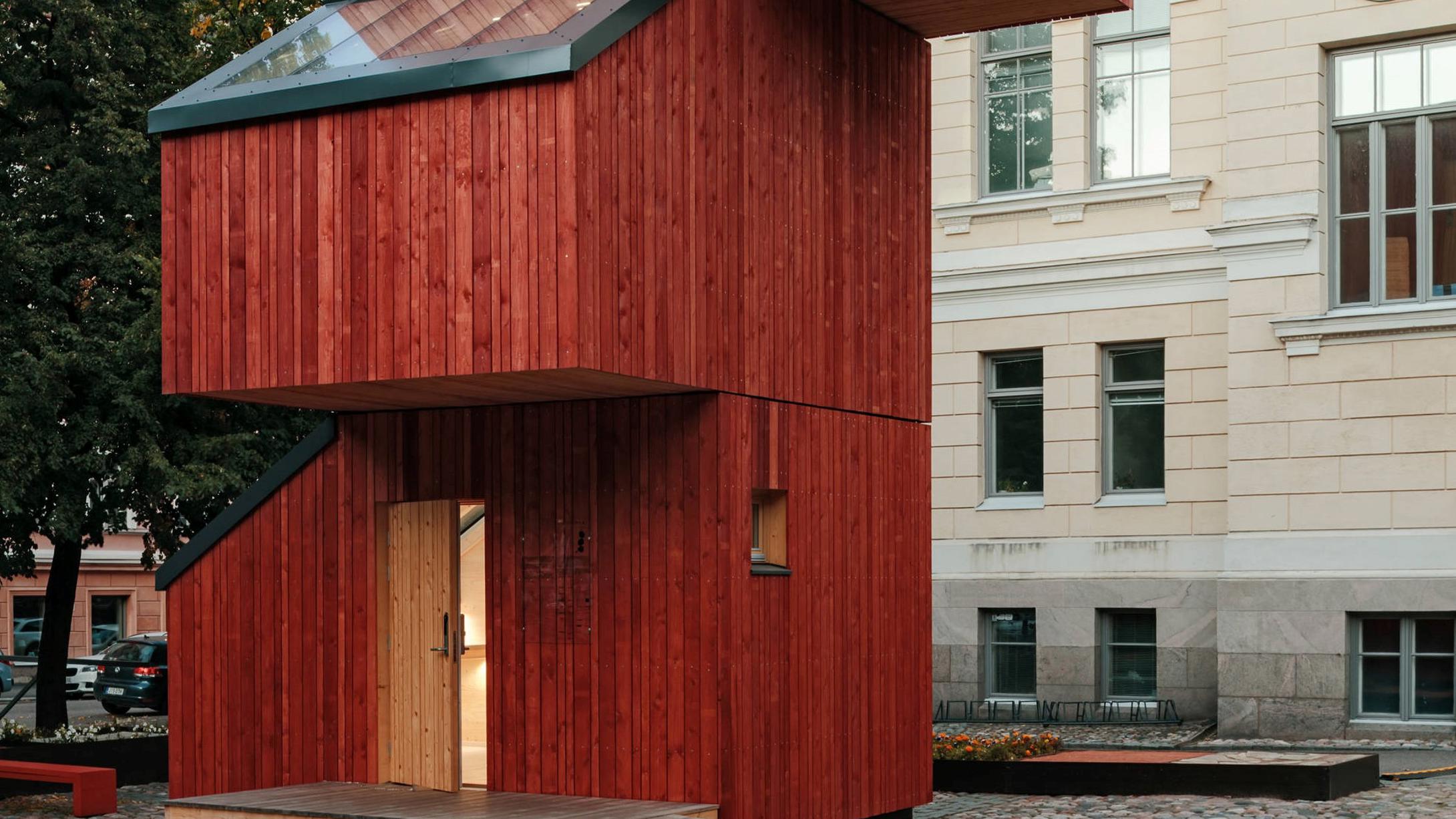

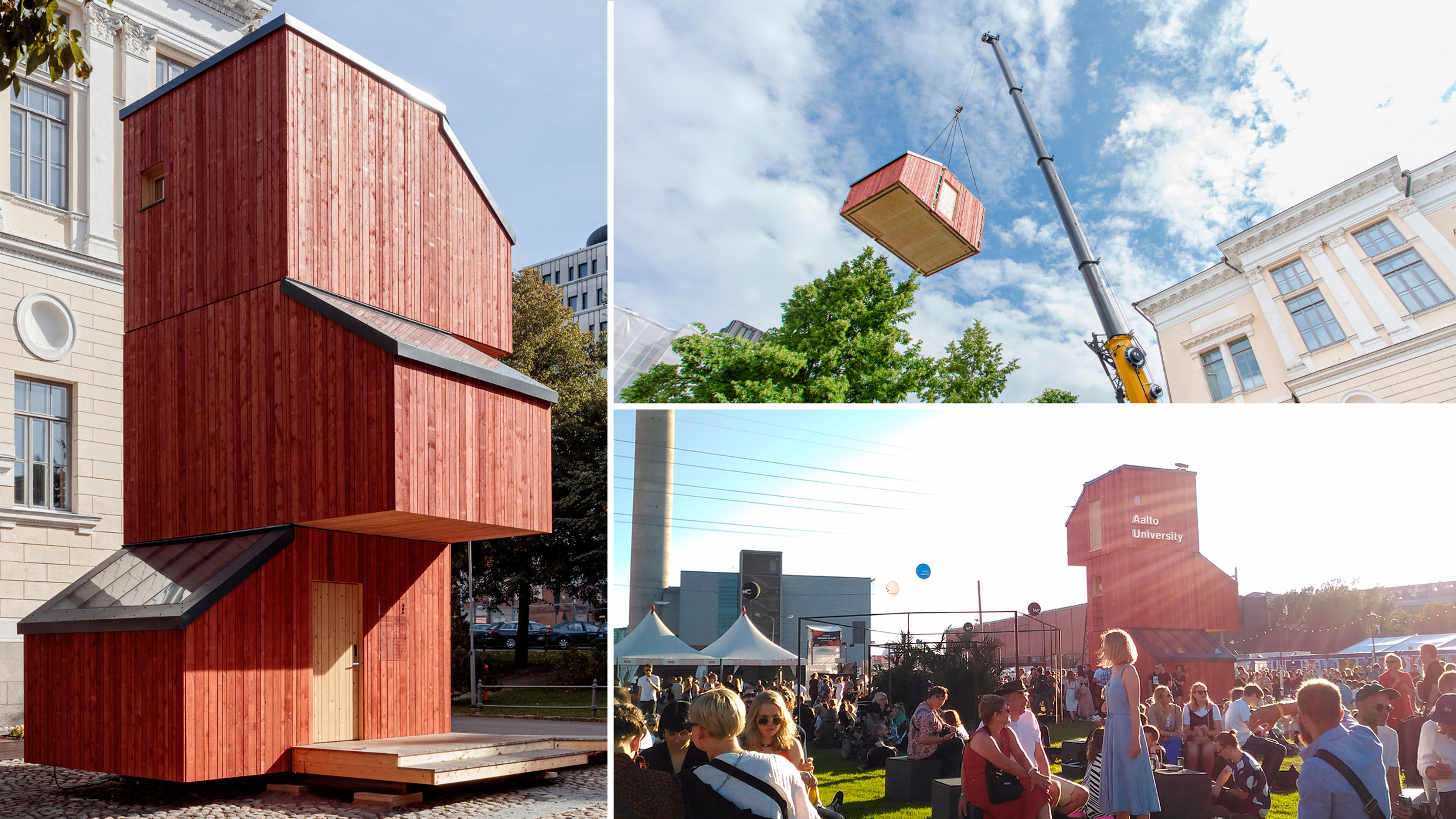

Kompakti ja joustava modulaarinen asunto Kerto LVL:llä (© Aalto-yliopiston Wood Program / Tuomas Uusheimo)

Suunnittelun edetessä tiimi vertaili useita puisia rakennusmateriaaleja. Kerto® LVL:n materiaalitehokkuus oli kuitenkin se ratkaiseva tekijä, joka mahdollisti minimaaliset seinäprofiilit ja näin ollen optimaalisen kokoisen sisätilan. Lopputuloksena syntyi viihtyisä asumisyksikkö, joka mahtuu rekan lavalle ja on kätevä kuljettaa. Kerto-tuotteita käytettiin ensisijaisesti seinärakenteissa, lattiassa ja sisäkatossa, mutta se jätettiin näkyviin myös sisäpinnoissa. Tämä puolestaan vähensi rakennekerrosten määrää ja lyhensi rakennusaikaa. Kerto LVL Q-levyillä moduuleja voitiin tuottaa nopeasti ja rakenne saatiin samalla kantavaksi. Kerto LVL:n käyttö tekee Kokoon-talosta myös ympäristöystävällisen.

Kokoon palkittiin innovatiivisuudesta

Kokoonin tarkempi kuvaus ja tekniset piirustukset löytyvät osoitteesta www.opensourcewood.com. Open Source Wood on Metsä Woodin lanseeraama yhteisöllinen alusta, jonka avulla arkkitehdit ja rakennesuunnittelun ammattilaiset voivat jakaa puuelementtirakentamisen innovaatioitaan. Alusta tarjoaa käyttäjille mahdollisuuden vaihtaa ajatuksia puurakentamisesta globaalisti. Open Source Woodin asiantuntijaraati palkitsee parhaat Kerto LVL-tuotteita hyödyntävät innovaatiot, kuten Kokoonin.

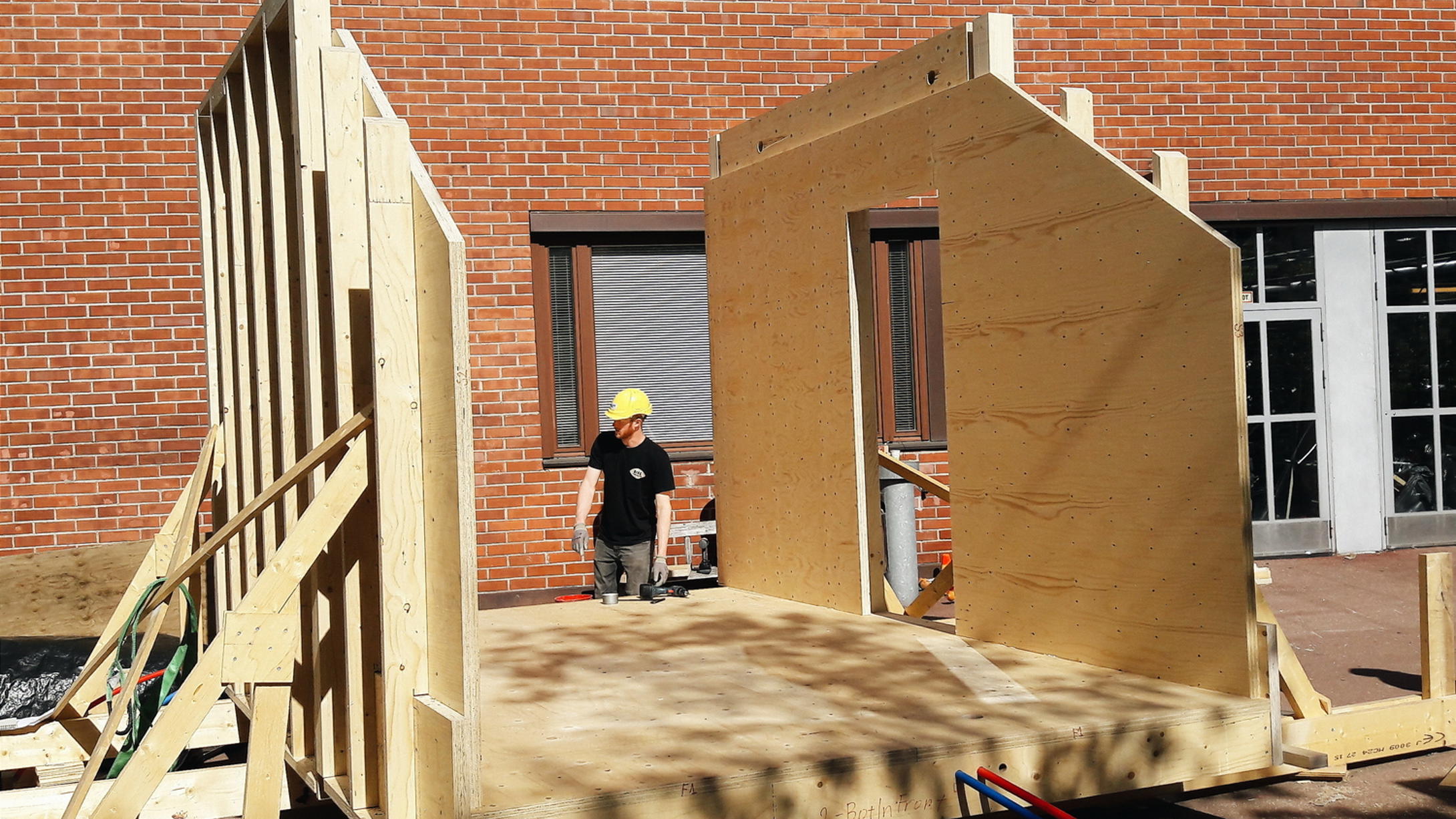

Tehdasvalmistus parantaa laatua (© Aalto-yliopiston Wood Program / Juho Haavisto)

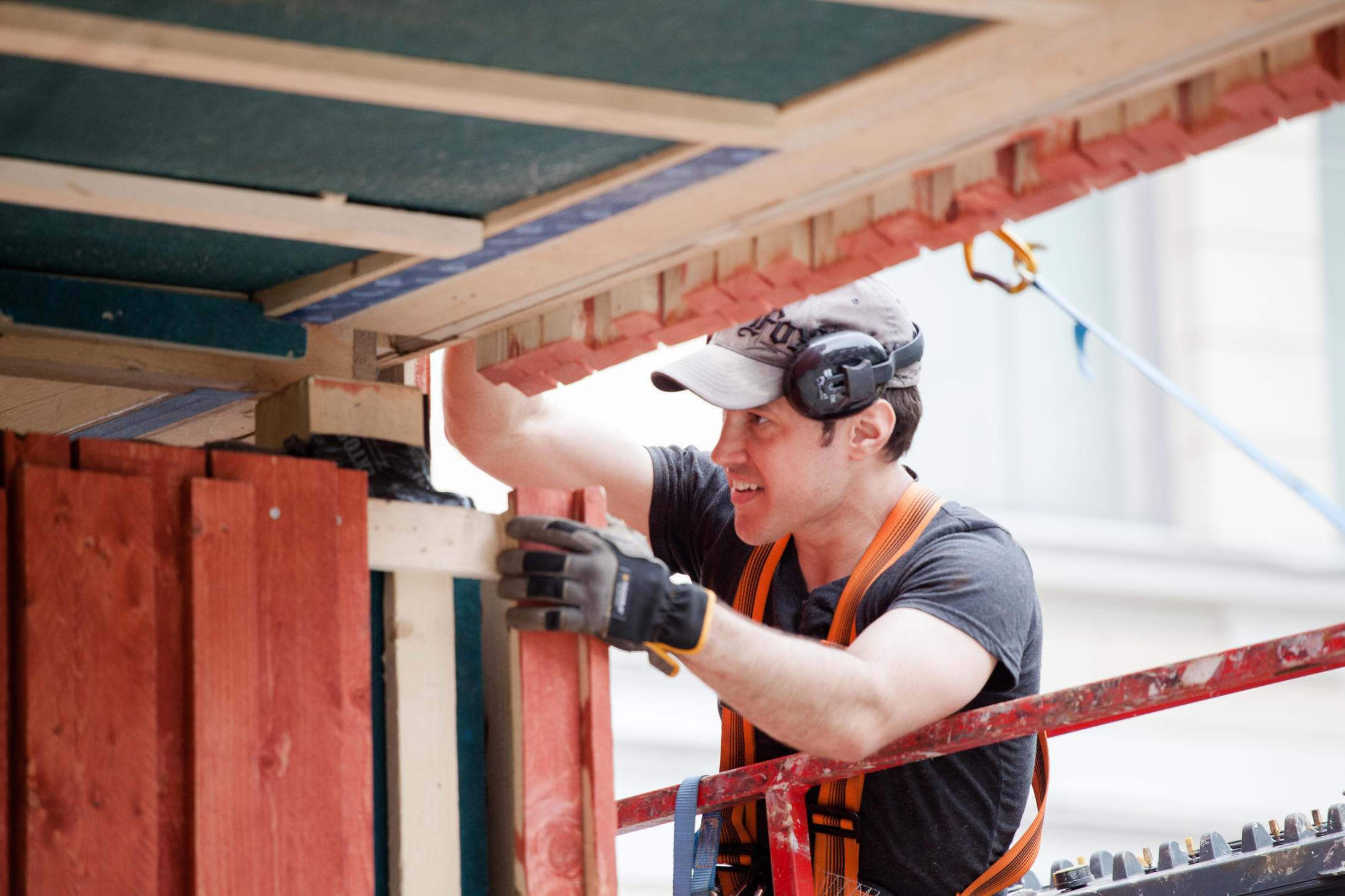

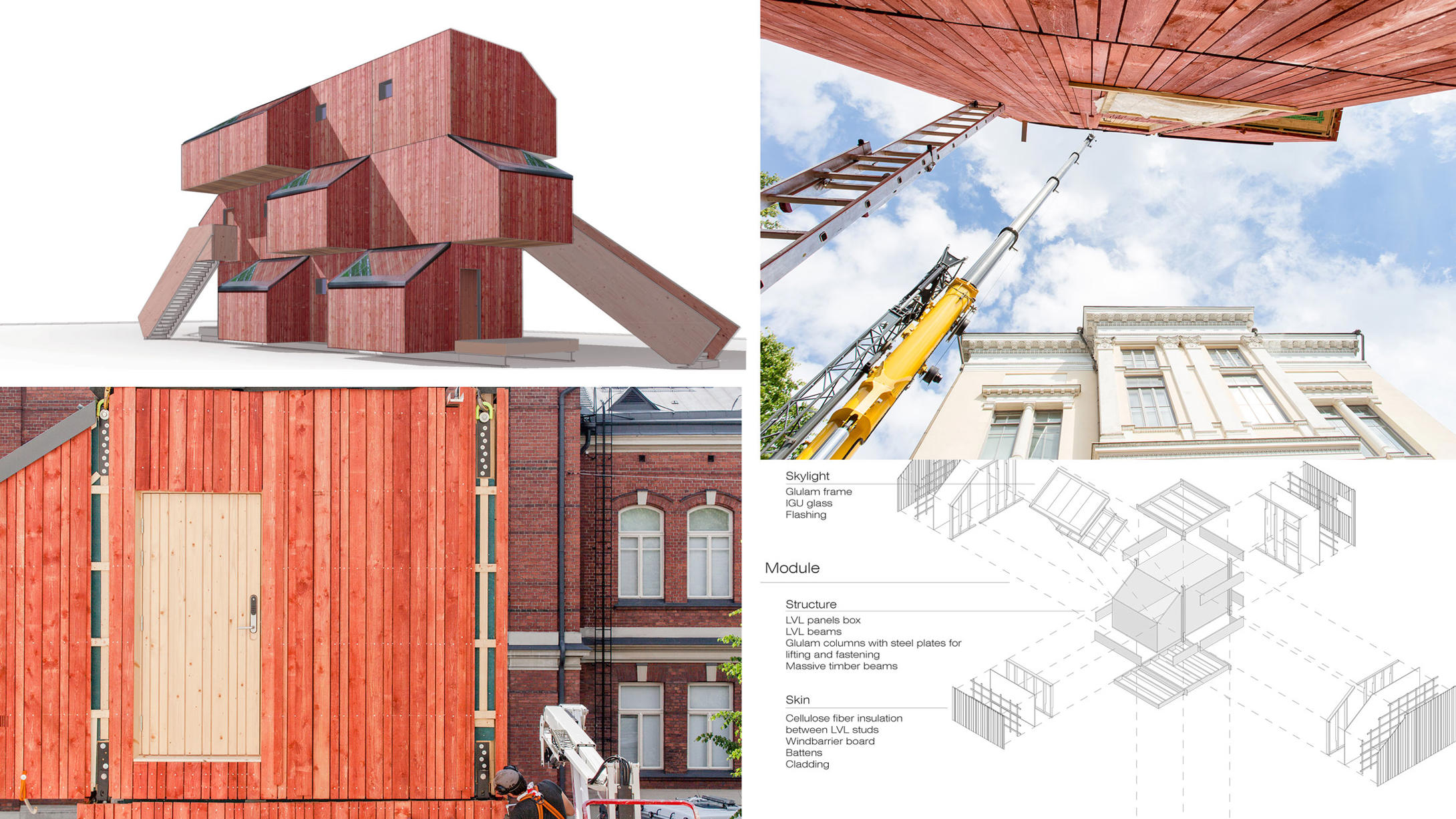

Liitokset (© Aalto-yliopiston Wood Program)

”Mielestäni tämä konsepti havainnollistaa, miten modulaarinen asuminen voi helpottaa perheiden väliaikaista majoittamista. Tulevaisuudessa voimme ehkä tilata väliaikaisen talon, vain muutamaksi viikoksi, toimitettuna suoraan kotiovelle”, sanoo Frank Werling, Metsä Wood UK:n teknisen kehitystiimin vetäjä ja palkintoraadin jäsen.  ”Tämä järjestelmä on esimerkki siitä, miten Kerton avulla voidaan luoda joustavaa ja toimivaa tilapäismajoitusta. Kokoon-moduulit mukautuvat myös suurempiin asuntoyksiköihin ja teolliseen tuotantoon”, Werling jatkaa

Esivalmistus ja Kerto LVL-tuotteet tuovat tehokkuutta, tarkkuutta ja kestävyyttä rakentamiseen

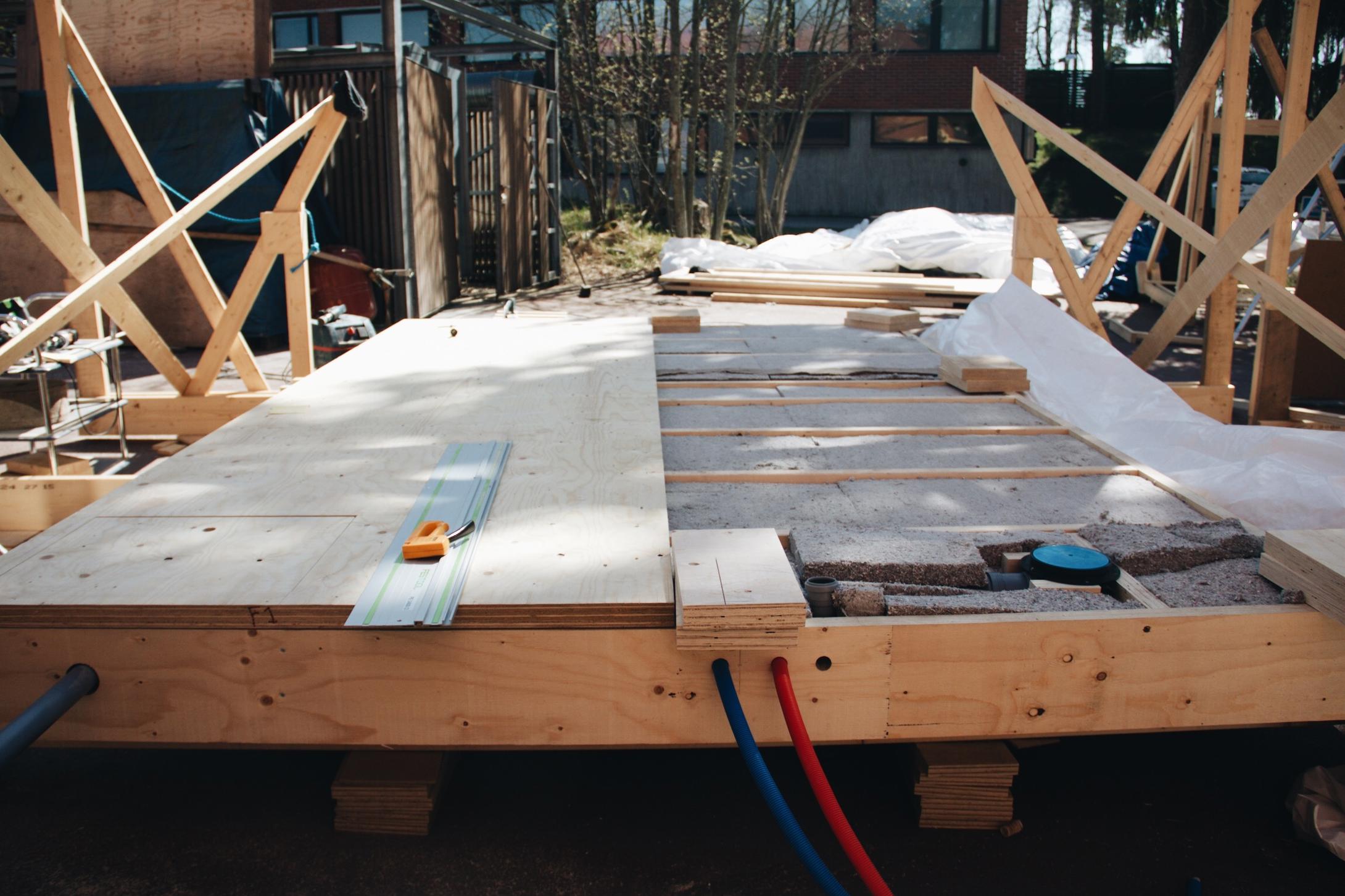

Kokoonin kaltaisten esivalmisteisten moduulien rakentamisesta valtaosa tapahtuu kontrolloiduissa tehdasolosuhteissa. Tämä parantaa moduuleja rakentavan tiimin työskentelyoloja, ja sen ansiosta elementit voidaan koota helposti ilman kalliita sääsuojia rakennuspaikalla. Kokoon-moduulit rakennettiin lattiatasossa, jolloin rakentaminen voitiin tehdä tehokkaalla työskentelykorkeudella. Esivalmistus mahdollistaa moduulien tehokkaan sarjatuotannon.

”Arkkitehdin näkökulmasta on keskeisen tärkeää se, miten varmistamme rakentamisen laadun alusta loppuun saakka”, sanoo Philip Tidwell, Aalto-yliopiston Wood Program -ohjelman opettaja.

”Esivalmistuksella voimme minimoida työmaalla tarvittavan rakennusajan ja parantaa lopputuloksena syntyvän rakennuksen laatua”.

Itsekantava moduuli

Rakenteeltaan esivalmistetut moduulit on suunniteltu kantaviksi ja tarvittaessa ne pystyvät kannattelemaan myös kahden yläpuolelle asennetun moduulin painon. Kompakti, 45 millimetriä paksu seinärakenne tehtiin materiaalitehokkaasta Kerto LVL Q-levystä ja 45 millimetriä paksuista Kerto LVL -tolpista. Kerto-levyjen pinta jätettiin sisäpinnoissa näkyville. Moduulin neljään nurkkaan sijoitetut liimapuupilarit siirtävät kuormitusta alaspäin. Ylimääräisiä ristijäykisteitä ei tarvittu Kerto LVL Q-levyn lujuuden ja jäykkyyden ansiosta, joten seinät itsessään toimivat myös jäykisteinä.

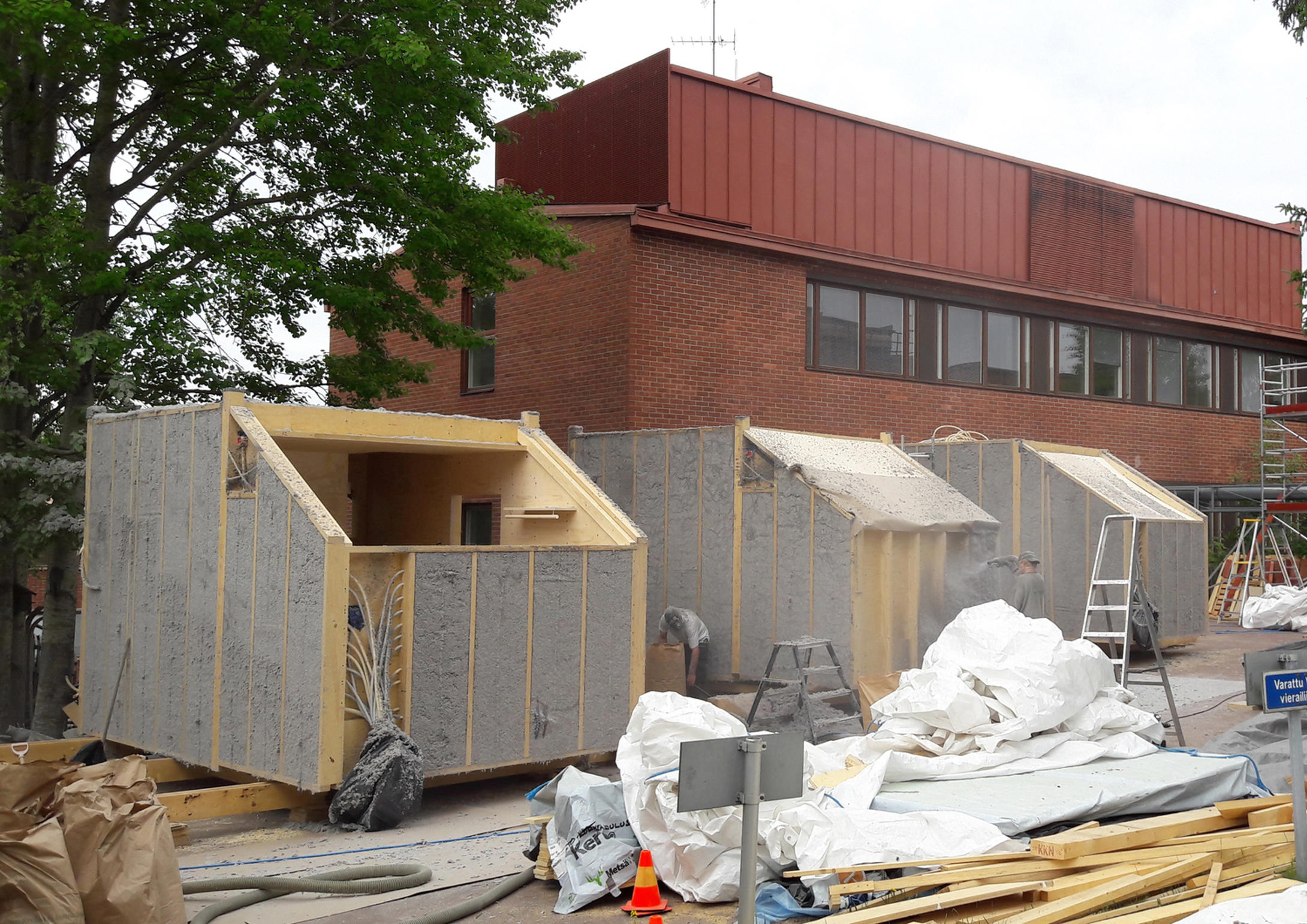

Kerto LVL -tolppien välit täytettiin eristeellä ja päälle asennettiin 25 mm:n tuulensuojalevy.  Listat ja syvänpunaiseksi maalattu julkisivuverhous viimeistelevät ulkopinnat. Katto ja lattiat koostuvat Kerto-palkeista ja Kerto LVL Q-levy näkyy sisäpintojen verhouksena. Vedenkestävällä pinnoitteella käsiteltyä Kertoa käytettiin sisäkatossa, jonka päälle asennettiin bitumikermi sekä teräslevyt.

Yksinkertaiset liitokset säästävät kustannuksissa

Kokoon-moduulien liitokset on suunniteltu mahdollisimman yksinkertaisiksi. Useimmat liitoksista ovat tavallisia ruuvi- tai naulaliitoksia, lukuun ottamatta moduulien välisiä teräslevyn vaativia liitoksia kantavien liimapuupilarien kohdalla. Kerto LVL -tuotteiden käyttö järkeisti rakennusaikaa ja -kustannuksia, koska puiset liitokset eivät vaadi erikoisosaamista rakentajilta. Sarjatuotannossa tämä toisi moninkertaisia säästöjä.

Kerto® LVL liikkeellä!

Kokoon-moduulien purku ja kuljetus on todistetusti helppoa – onhan niiden paikkaa muutettu Helsingin alueella jo neljästi. Kesäkuussa 2016 Kokoon-moduulit kuljetettiin ensimmäiseen sijoituspaikkaansa Arkkitehtuurimuseon edustalle, jossa moduulien kokoaminen tehtiin päivässä.

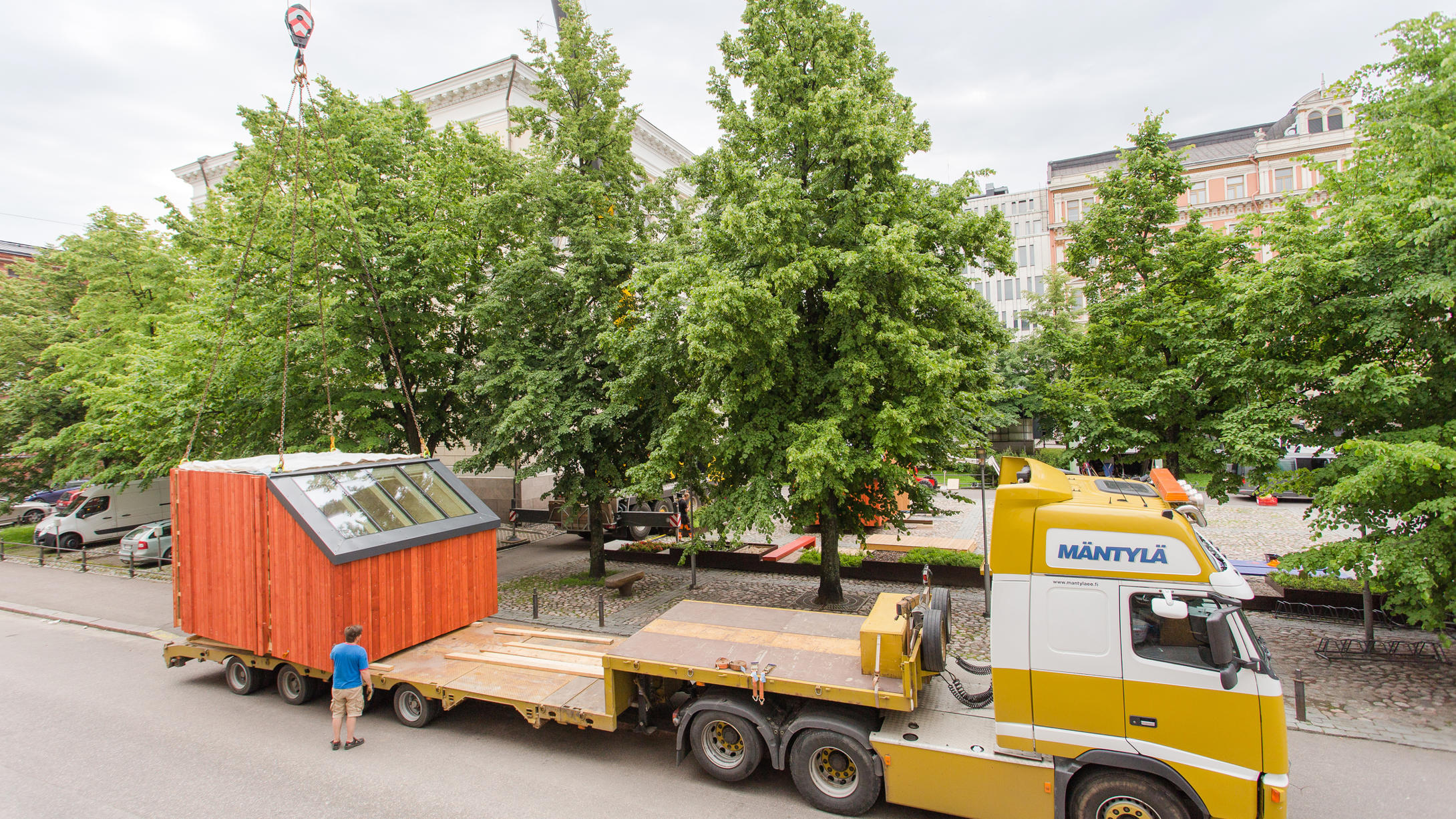

Kokoon-moduuleja rekan kyydissä (© Aalto-yliopiston Wood Program / Juho Haavisto)

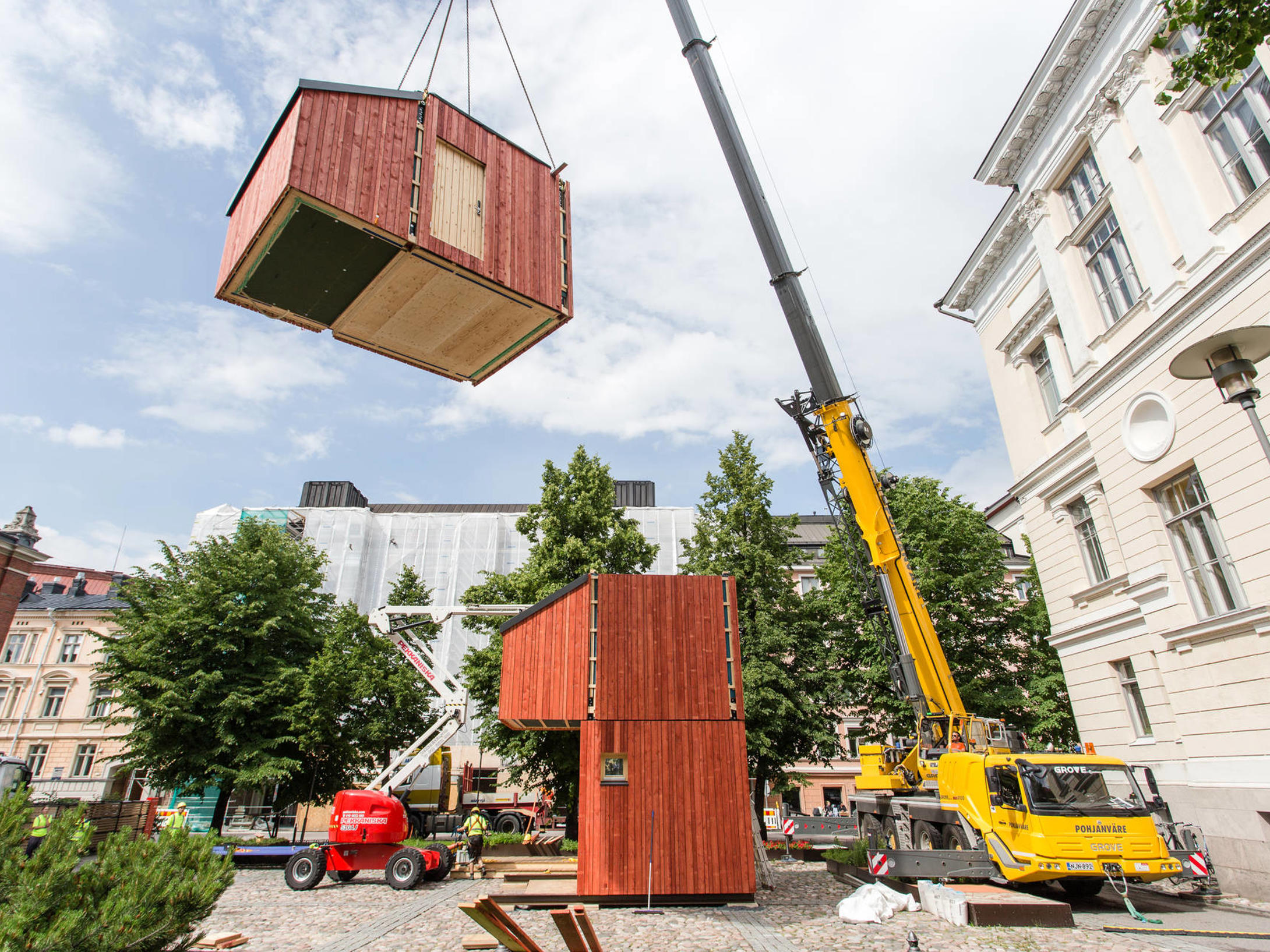

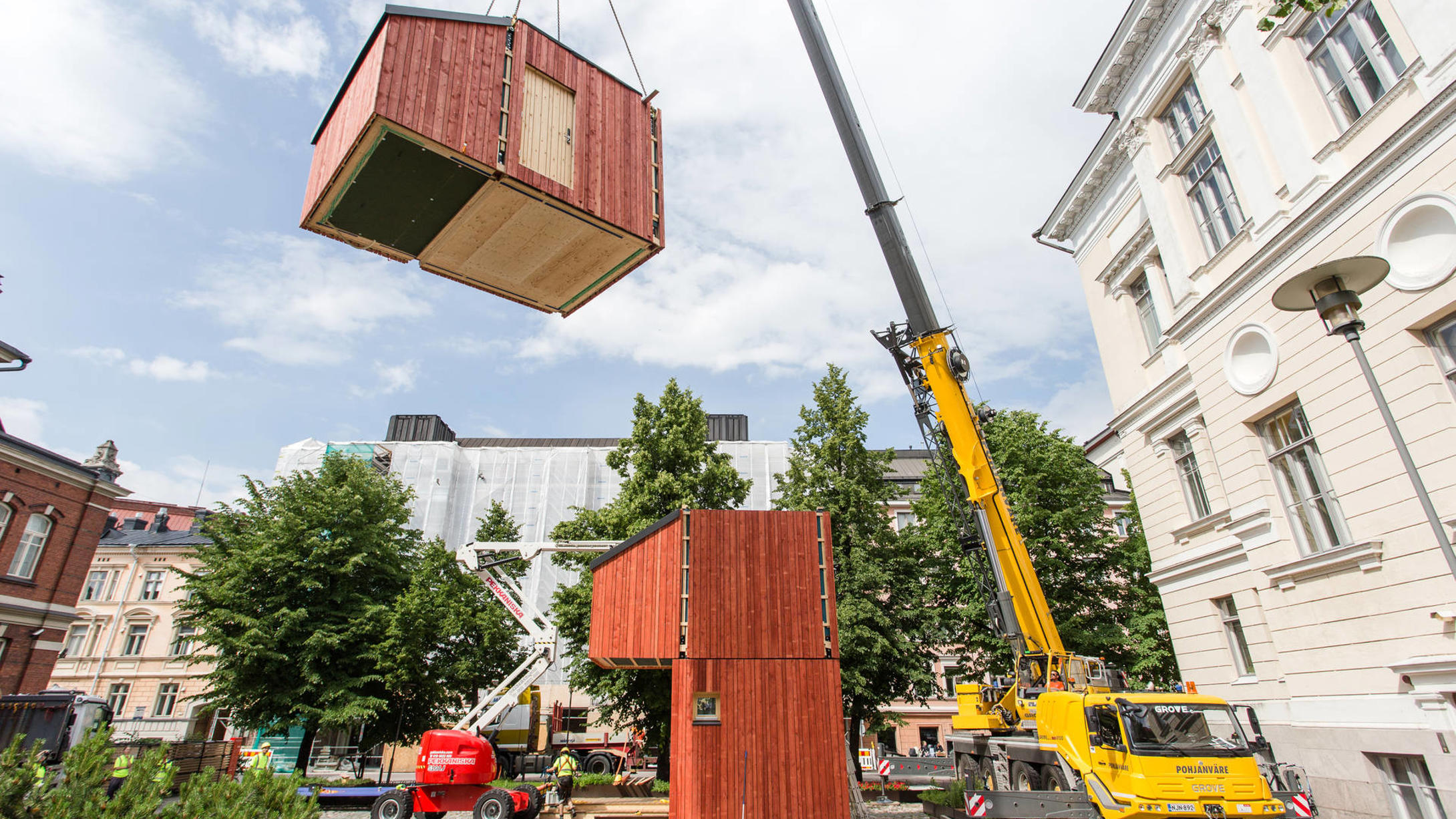

Kevyitä moduuleja on helppo asentaa (© Aalto-yliopiston Wood Program / Juho Haavisto)

Näyttelyn loputtua moduulit siirrettiin Flow-musiikkifestivaalin alueelle toiselle puolelle Helsinkiä, missä ne olivat esillä festivaalin ajan. Viimeiseksi ne siirrettiin tämänhetkiseen kotiinsa Otaniemeen. Vaikka niitä on nostettu ja kuljetettu useita kertoja, moduulien jäykkyys on pitänyt ne erinomaisessa kunnossa.

Puinen sisusta luo lämpimän tunnelman

Kokoon on herättänyt yleisössä paljon positiivisia reaktioita – jotkut ovat jopa halunneet muuttaa moduuleihin asumaan! Uniikki ulkomuoto ja erottuva verhous ovat viehättäviä sinänsä, mutta vierailijat yllättää Kerto LVL Q-levyillä verhoiltujen sisäpintojen luoma lämpimä ja ilmava tunnelma. Sisäosa tuntuu paljon avarammalta kuin ulko-osan perusteella luulisi. Tämä on pitkälti kattoikkunoista puupinnoille tulvivan päivänvalon ansiota.

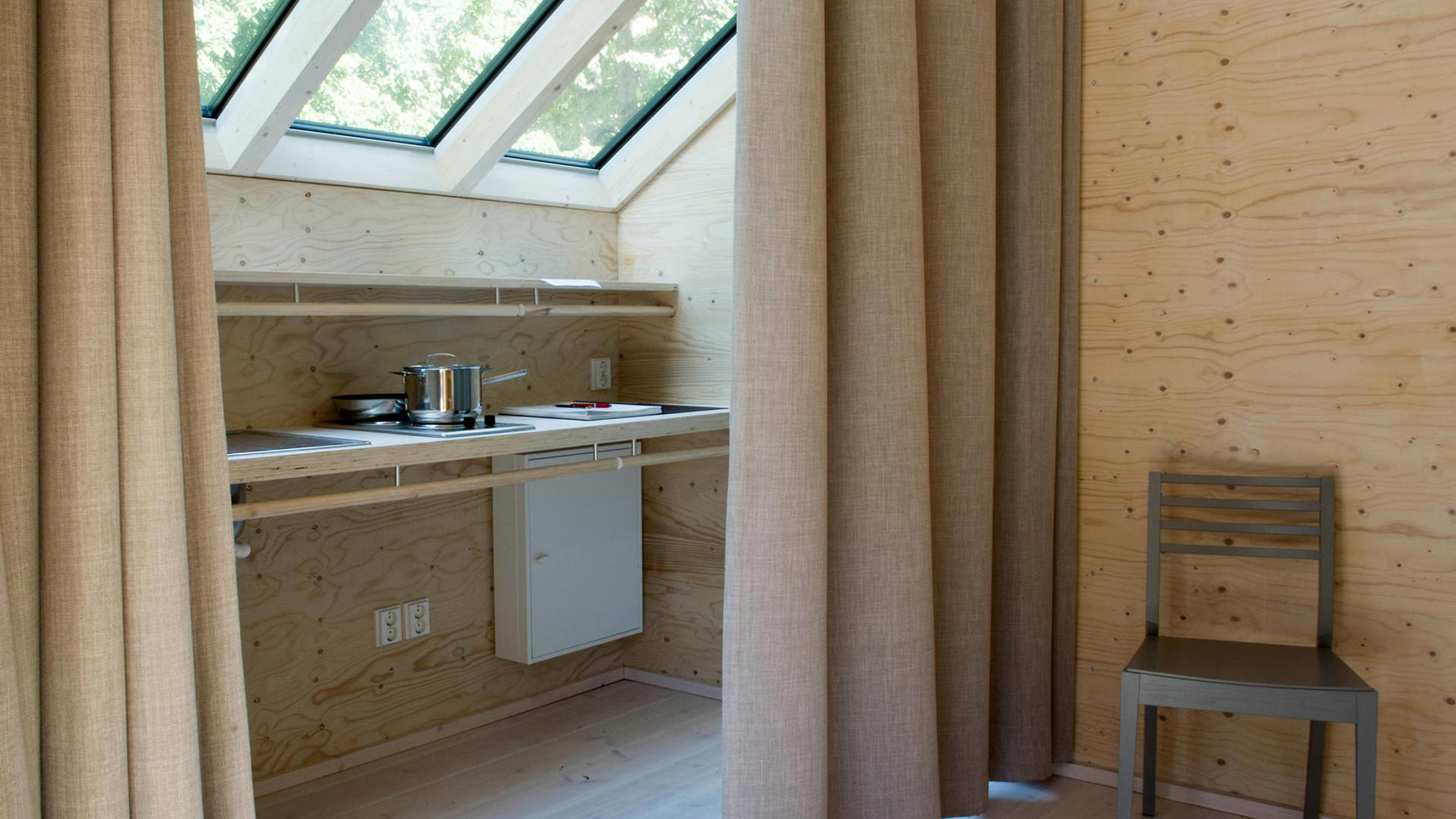

Kokoon moduuli sisäpuolelta (© Aalto-yliopiston Wood Program / Tomoyo Nakamura)

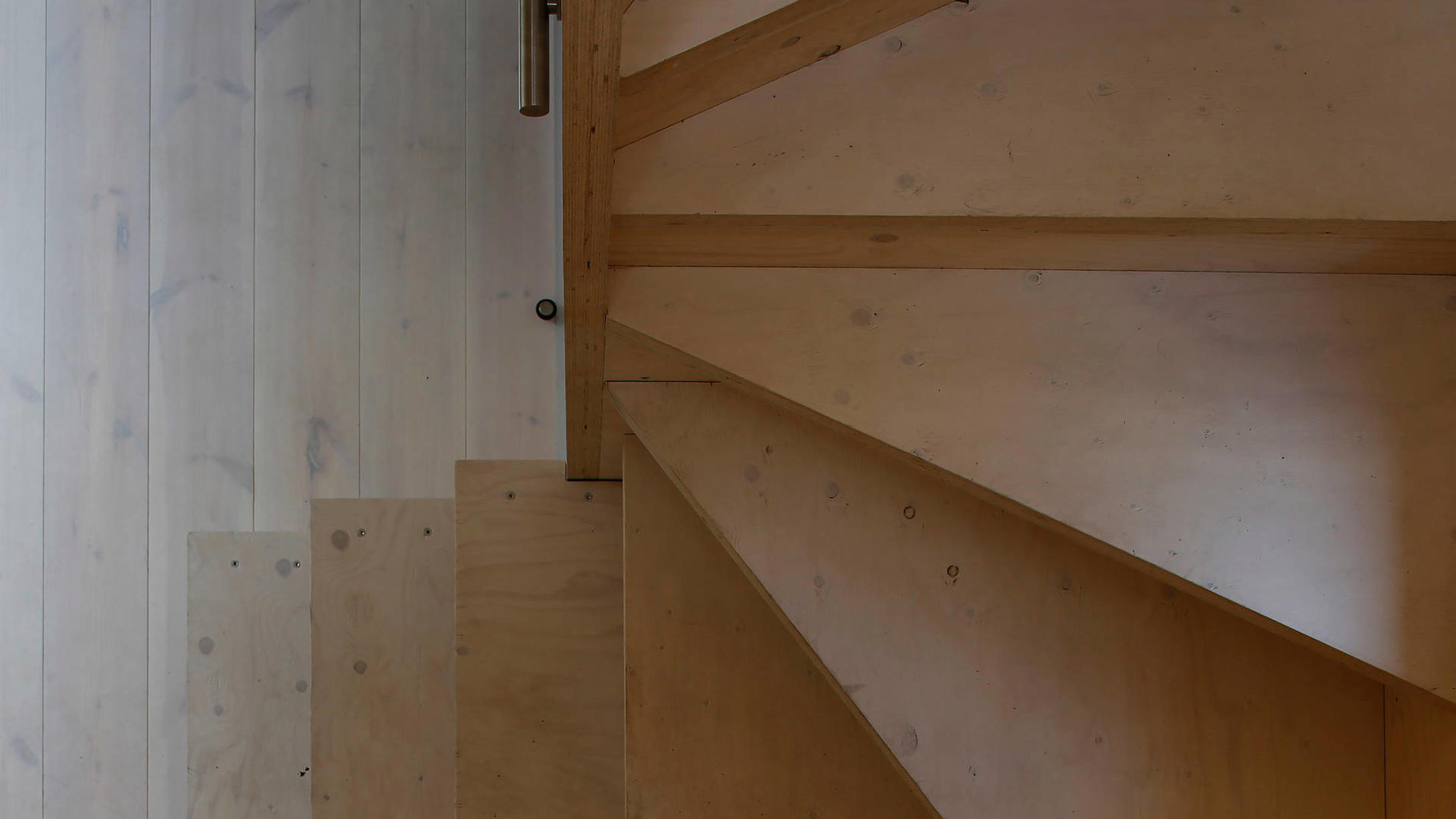

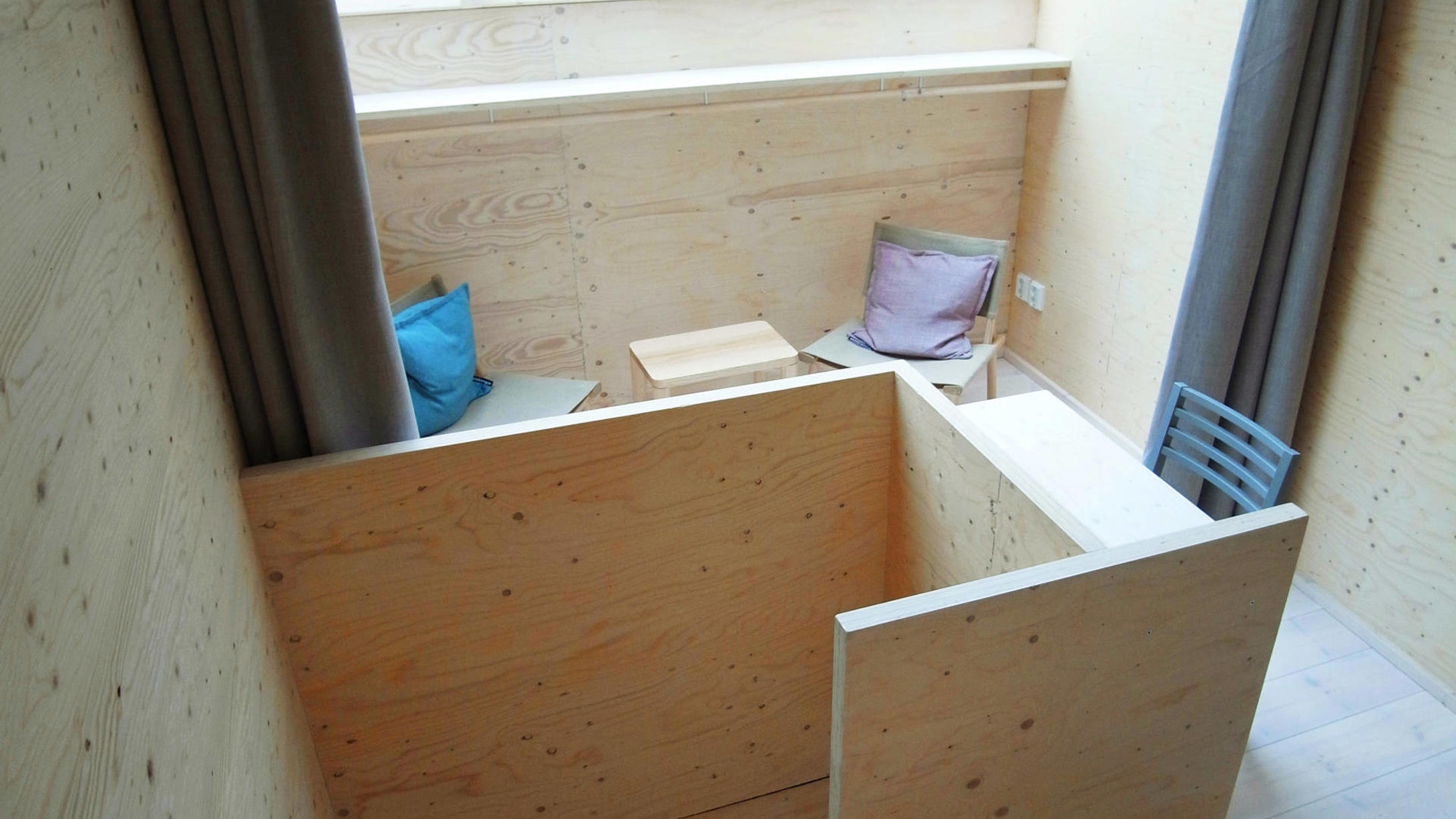

Kerto LVL on jätetty näkyville (© Aalto-yliopiston Wood Program / Anne Kinnunen)

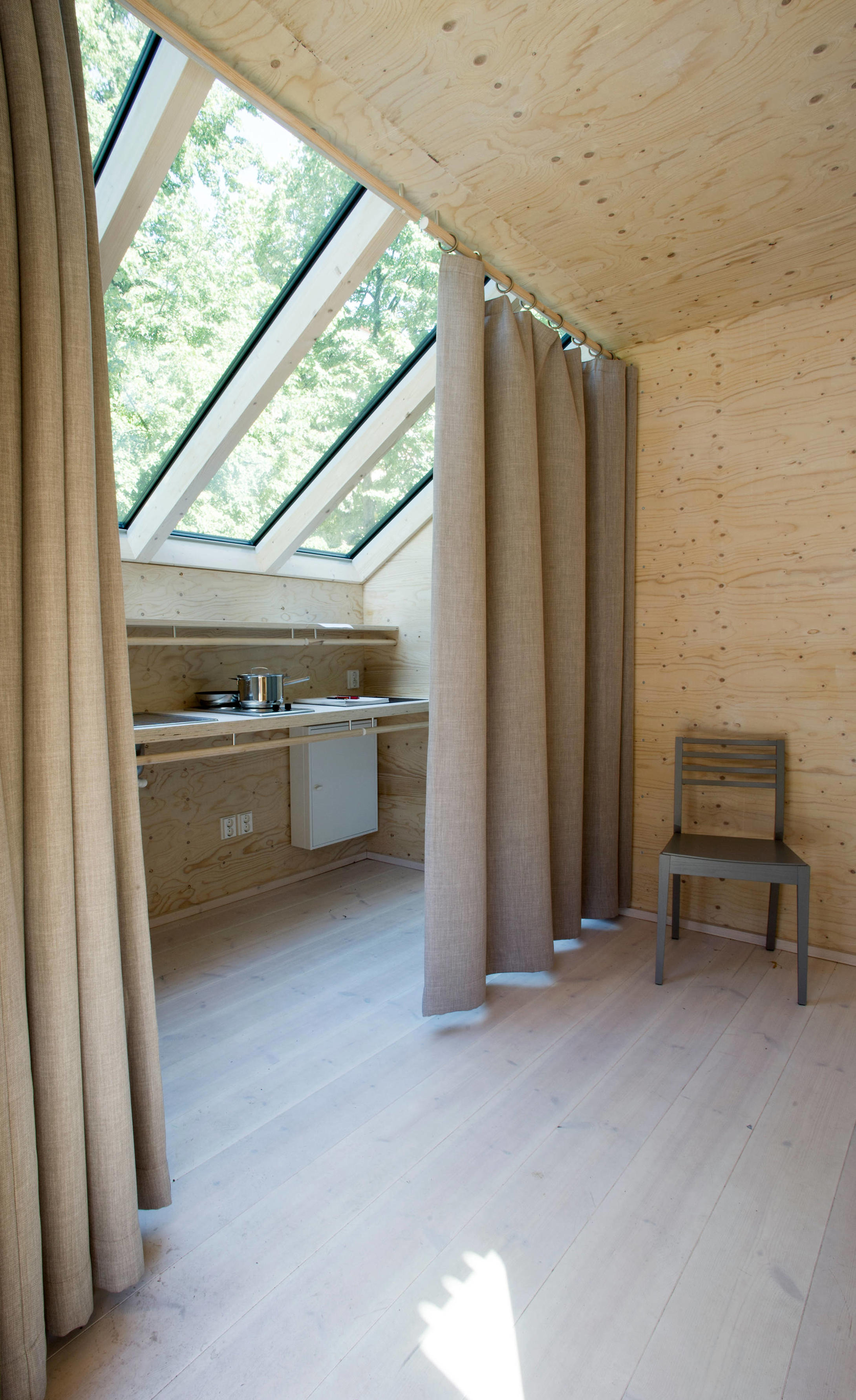

Puinen sisäpuoli (© Aalto-yliopiston Wood Program / Marc Goodwin)

Aalto-yliopiston Wood Program tiimi

Ohjaajat: Pekka Heikkinen, Willem van Bolderen and Philip Tidwell

Tiimi: Alexander Barstad, Kristin Ekkerhaugen, Satoshi Iiyama, Nicklas Ivarsson, Stephanie Jazmines, Yuko Konse, Tomoyo Nakamura, Taeho Noh, Käbi Noodapera Ramel, Maria León, Léa Pfister, Ivan Segato, Ignacio Traver Lafuente, Tanja Vallaster, Eduardo Wiegand Cruz, Sini Koskinen, Toni Lahti and Akin Cakiroglu.
