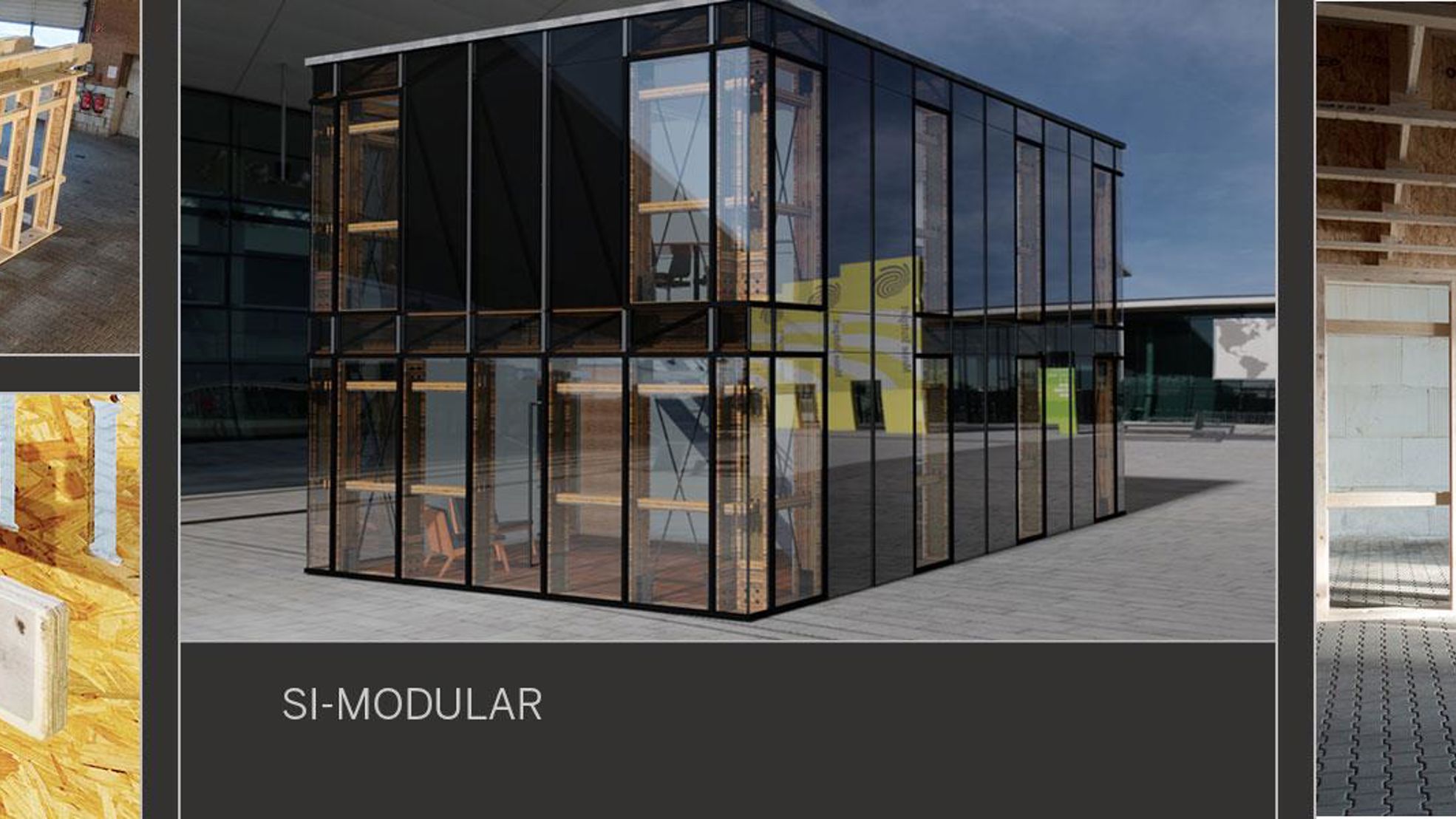

SI-Modular: Bæredygtigt koncept til et modulbaseret system med I-bjælker af træ

Arkitekten Hans-Ludwig Stell fra Münster i Tyskland har udviklet et avanceret modulbaseret system med henblik på opførelsen af huse i en og to etager. Denne lette, hurtige og umiddelbart forståelige træ konstruktion, SI-Modular, er baseret på Metsä Woods Finnjoist® (http://www.metsawood.com/dk/produkter/finnjoist/Pages/Finnjoist.aspx) I-bjælker.
  • |
  • Metsä Wood

Hans-Ludwig Stell, managing partner hos Stellinnovation GmbH, fik til opgave at udvikle en hustype, der kunne bruges i forbindelse med udviklingshjælp, og som kunne samles så enkelt som muligt. SI-Modular systemet gør det muligt at bygge træhuse helt uden brug af søm og skruer, udelukkende ved hjælp af selvlåsende samlinger.

Moduler af I-bjælker kombineret med Kerto® LVL

“Jeg var arkitektonisk inspireret af stålkonstruktioner”, husker Hans-Ludwig Stell, ledende partner i Stellinnovation GmbH, “men vores arkitekt-team, udelukkede stålkonstruktioner til dette formål. I-bjælker fra Metsä Wood viste sig at være den optimale løsning.”

Konstruktionen af I-bjælken er samme princip som en I-profil i stål: OSB-pladen i midten adskiller top- og bundflangen, der løber parallelt. Sidstnævnte er lavet af den stærke Kerto-S i ét stykke og kan tåle en enorm tryk- og trækbelastning på permanent basis. Finnjoist® I-bjælken er et meget alsidigt produkt der opfyldte alle kravene til denne type hus.

Byg nemt med faste moduler

SI-Modular-systemet er baseret på en modul-konstruktion. Afstanden per modul er præcis en meter. Fem fag, dvs. fem meter, er den maksimale bredde, længden kan være et vilkårligt antal. Til visse formål, f.eks. pudsede facader, kan afstanden halveres ved at indsætte en mellemstolpe, der integreres i systemet.

På grund af den store bæreevne anvendes Metsä Wood I-bjælker til vægge, gulv og tag. I-bjælkerne fastgøres til de vandrette bundremme, der er forankret i gulvpladen.

Når væggene rejses, er de tværgående bjælker synlige. Skinnerne, samlingerne og forstærkningerne er lavet af bærende og afstivende Kerto-Q eller den formstabile Kerto-S. De forskellige træ-komponenter sættes sammen med præcise selvlåsende-samlinger, der selv falder i hak.

Takket være I-bjælkens formstabile egenskaber og nøjagtige tilskæring opstår der ikke fejl under monteringen, og desuden er konstruktionen meget stabil. Der skal kun bruges en hammer til samlearbejdet.

“Generelt kan man sige, at træ bevæger sig - men det er ikke tilfældet her!”, forklarer Hans-Ludwig Stell.

For yderligere information læs her: http://www.metsawood.com/global/news-media/references/Pages/SI-modular-wood-construction-system.aspx

Fotos: http://databank.metsagroup.com/l/Gfh6ghhtKGWg

Yderligere oplysninger fås ved at kontakte:

Lau Larsen, Marketing Director, Metsä Wood  + 45 26127478, lau.larsen@metsagroup.com
