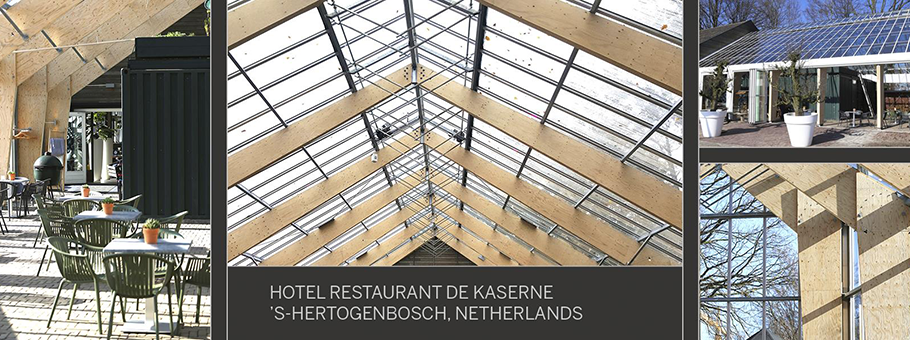

De robuuste, voormalige kazernes van het Nederlandse leger hebben een volledige make-over gekregen en herbergen nu een uitnodigend hotel-restaurant. De KASerne is een uniek gebouw in serre-stijl van 380 m2. De prachtige constructie maakt deel uit van een gemeentelijk ontwikkelingsproject uitgevoerd in 's-Hertogenbosch.
Als je de serre beter bekijkt, valt je oog op het samenspel tussen hout en glas. Chris van den Heuvel, algemeen manager van Hotel Restaurant de KASerne, legt uit dat het de bedoeling was om een transparante ruimte te creëren voor vergaderingen, congressen en tentoonstellingen.
Het hart van de serre bestaat uit een stijf en slank drie-pins frame gemaakt van Kerto® LVL, bedekt met een glazen omhulsel. In 2019 stond het dak op de shortlist voor de titel 'Dak van het jaar' van Steildak Magazine, een tijdschrift gespecialiseerd in dakconstructies.
"Het glas verandert de serre in een open ruimte, die mooi opgaat in de omgeving en het voegt warmte en gezelligheid toe aan de sfeer. Het gebruik van Kerto® LVL maakt het gebouw ook duurzamer", zegt Van den Heuvel.
De planning, productie en constructie verliepen vlot dankzij de ervaren kassenbouwer D. Hobo & Zn. Bouwwerken BV. Derk Hobo, directeur van het project, zegt dat het hoofdidee was om zo minimalistisch mogelijk te ontwerpen en te bouwen. De efficiëntie van de constructie was ook belangrijk en elk onderdeel van LVL, glas, aluminium en staal werd geprefabriceerd.
"Je wilt niet ter plekke zagen en hameren maar zo efficiënt mogelijk bouwen. We hebben de Kerto® LVL-panelen en -balken gewoon gecombineerd met metalen platen ter plaatse en ze één voor één omhoog getild", zegt Hobo over de snellere en goedkopere oprichting die mogelijk werd gemaakt door het gebruik van Kerto® LVL-producten in vergelijking met traditionele bouw ter plaatse.
Nadat het frame waterpas was gezet, werden het glazen dak en de wanden gebouwd, ook stuk voor stuk. De montage was nauwkeurig omdat Kerto® LVL een maatvast materiaal is.
Dragende structuur
Drie-pins frame met Kerto® LVL
De serre van hotel restaurant de KASerne is 29,5 meter lang en 14,0 meter breed met een 7,6 meter hoge daknok. Het gebouw wordt ondersteund door een drie-pins frame gemaakt van Kerto® LVL Q-panels en S-balken. Het gebruik van Kerto® LVL als bouwmateriaal maakt de constructie snel, licht en groen.
"De sneeuw- en windbelasting toegevoegd aan het gewicht van het dak wordt overgebracht van de dakplaten naar de bovenranden en van daar naar de kolommen. Vervolgens wordt de belasting van deze LVL-panelen overgebracht op de stalen onderdelen en vervolgens naar de betonnen funderingsplaat", zegt Frans Spermon, hoofdingenieur bij FraSp bouwadvies constructies.
Het drie-pins frame profiteert van de schuifweerstand van de Kerto® LVL Q-panels, wat resulteert in sterke hoekverbindingen. Omdat het dak asymmetrisch is, zijn er panelen van verschillende grootten gebruikt. De stijve Kerto® LVL S-balken laten de benodigde lange overspanningen toe. Het glazen dak van gehard en gelaagd glas heeft een hoge storm- en hagelbestendigheid.
Windverband
Stabiliteit met windverband van ‘Willems Ankers’
Om de stabiliteit van de serre te waarborgen, werd er windverbanden in de achtergevel en het dak uitgevoerd van 'Willems Ankers', wat een Nederlandse oplossing is. Het Willems Ankers-systeem bestaat uit een rondstaal en twee gaffels aan de uiteinden.
"Deze verstevigingsproducten zien er zeer elegant en slank uit in vergelijking met grote verstevigingsplaten en hiermee kregen we de industriële look waar we naar op zoek waren", zegt Hobo.
Vanwege de stijfheid van het Kerto® LVL-frame was de versteviging alleen in de lengte nodig.
Verbindingen
Hoge verbindingssterkte, kleinere platen
De gegalvaniseerde stalen bouten zijn typerend zowel in de fundering als bovenop de daknok in hout-houtverbindingen.
"Het gebruik van Kerto® LVL maakte de verbindingen eenvoudiger dan ik aanvankelijk dacht. Dankzij de hoge verbindingssterkte van kruiselings gelijmde Kerto® LVL Q-panels konden we in de hoeken kleinere staalplaten gebruiken in plaats van grote. Dit zorgde voor zowel besparingen als een mooiere oplossing", aldus Spermon.
De stalen platen zijn ook te vinden in de daknok, waar de twee spanten elkaar ontmoeten.
- De hogere stijfheid van Kerto® LVL S-balken maakt voor langere overspanningen mogelijk met minimale doorbuiging.
- Het drie-pins frame is gemaakt van Kerto® LVL Q-panels en S-balken. Alle onderdelen zijn geprefabriceerd.
- De gegalvaniseerde stalen fundering en bouten ondersteunen het houten frame en zijn gebruikt om de constructie te nivelleren en recht te trekken.
- Er zijn stalen steunen aangebracht voor extra stabiliteit van de balken.
- Er zijn stalen platen van gemiddelde grootte gebruikt omdat de kruiselings gelijmde Kerto® LVL Q-panels voor sterkte zorgen in de staal-houtverbindingen.
Brandveiligheid
Coating voor de brandveiligheid
Omdat LVL het hoofdmateriaal is in de serre van Hotel Restaurant de KASerne waren de lokale en nationale brandveiligheidseisen streng. Hobo wendde zich tot een projectpartner, die eigenaar is van een coatingfabriek.
"De LVL-onderdelen zijn twee keer gecoat. De eerste laag helpt LVL de oorspronkelijke kleur te behouden en de tweede laag is de brandwerende laag voor de brandveiligheid", zegt Hobo.
Geliefd bij klanten
De serre is ook getest als zomerterras en de ene kant kan volledig worden geopend. De gasten zijn gewoon gek op deze plek.
"De eerste indruk is pure verwondering. Vervolgens beginnen de gasten meteen te bedenken welke evenementen ze hier kunnen houden", zegt van den Heuvel.
